Bekijk de artikelen op de onderdelentekening van dit model.

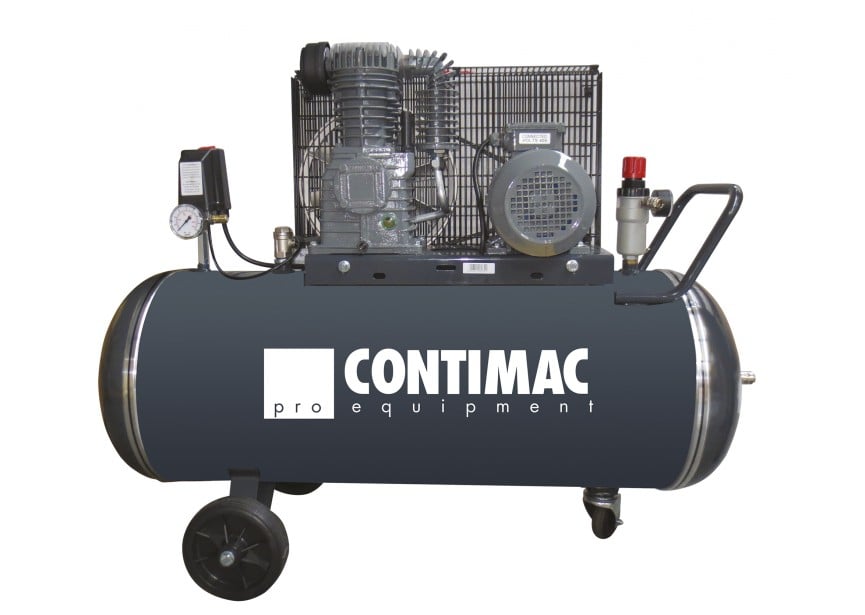

Contimac CM 505 zuigercompressor oliegesmeerd, 10 bar
De Contimac CM 505 is een zuigercompressor met oliesmering. Kies de uitvoering op basis van ketelinhoud, stroomaansluiting en benodigde werkdruk. De gegevens hieronder volgen de gekozen uitvoering.
Gegevens van uw uitvoering
Compressor cm 505/10/150 d · artikel 26820
- Aanzuigcapaciteit
- 500 l/min
- Max. werkdruk
- 10 bar
- Motorvermogen
- 4 pk
- Afzekering (traag)
- 12 A
- Geluidsniveau (dB(A))
- 76 dB(A)
- Geluidsvermogen (LwA)
- 95 dB(A) LwA
- Toerental compressor
- 1000 t/min
- Cilinderconfiguratie
- 2 in lijn
- Tweetraps compressie
- Nee
- Nakoeler
- Ja
- Gewicht compressor
- 90 kg
- Ketelinhoud
- 150 L
- Spanning
- 400 V (3-fase)
- Afmetingen (L × B × H)
- 1490 × 505 × 940 mm
- Compressortype
- Zuigercompressor
- Smering
- Oliegesmeerd
- Aandrijving
- Riemaangedreven
- Stille uitvoering
- Nee
De fabrikant vermeldt het aangezogen luchtvolume. Dit is geen effectieve luchtopbrengst aan het gereedschap; vraag deze op wanneer uw gereedschap een constante luchtstroom nodig heeft.
Controleer vóór aansluiting de voeding en de door de fabrikant opgegeven trage afzekering van 12 A. Laat de elektrische aansluiting passend beoordelen.
Toebehoren en onderhoud voor dit artikel
- Toebehoren: Mavel muurhaspel Roll Master Plus Air, PU-slang 8 mm, 9 m, 10 bar — 26187
- Toebehoren: Contimac doseerbaar blaaspistool met geluiddemper, composiet — 28611
- Toebehoren: Contimac verfspuitpistool Profi met bovenbeker 600 ml — 28628
- Toebehoren: Contimac olie voor zuigercompressoren, 1 liter — 25231
- Toebehoren: Airmec aansluitkit Airtec SCE met tijdgestuurde condensklep, 1/2" — 999566350
- Onderhoud: Contimac luchtfilterpatroon rond voor pomp K8, K17 en K18 — 25775
- Onderhoud: Contimac luchtfilter rond voor pomp K17 en K18 — 25790
Fabrikantgegevens: Contimac · artikel 26820. Geluidswaarden zijn alleen vergelijkbaar bij dezelfde meetmethode; LwA is geluidsvermogen.
Reserveonderdelen voor dit model
- Contimac compressorpomp K18 (1-traps, 500 l/min) (25491)
- Contimac terugslagklep 3/4" binnendraad × 1/2" buitendraad (26940)
- Contimac V-snaar A 48 (27300)
- Contimac motorpoelie staal 90 × 24 mm voor CM 505 en Verticale 505 (27321)
- Contimac olievuldop voor pomp K17, K18, K25 en K28 (25792)
Controleer het onderdeelnummer op de tekening of op uw oude onderdeel.
Onderdelentekeningen voor artikel 26820
Controleer model, bouwjaar en serienummer op de typeplaat. Vermeld bij een aanvraag het onderdeelnummer uit de tekening.
Compressor cm 505/10/100 w · artikel 26822
- Aanzuigcapaciteit
- 500 l/min
- Max. werkdruk
- 10 bar
- Motorvermogen
- 3 pk
- Afzekering (traag)
- 16 A
- Geluidsdrukniveau (LpA)
- 76 dB(A) LpA
- Geluidsvermogen (LwA)
- 90 dB(A) LwA
- Toerental compressor
- 1000 t/min
- Cilinderconfiguratie
- 2
- Tweetraps compressie
- Nee
- Nakoeler
- Ja
- Gewicht compressor
- 81 kg
- Ketelinhoud
- 100 L
- Spanning
- 230 V (1-fase)
- Afmetingen (L × B × H)
- 1240 × 500 × 910 mm
- Compressortype
- Zuigercompressor
- Smering
- Oliegesmeerd
- Aandrijving
- Riemaangedreven
- Stille uitvoering
- Nee
De fabrikant vermeldt het aangezogen luchtvolume. Dit is geen effectieve luchtopbrengst aan het gereedschap; vraag deze op wanneer uw gereedschap een constante luchtstroom nodig heeft.
Controleer vóór aansluiting de voeding en de door de fabrikant opgegeven trage afzekering van 16 A. Laat de elektrische aansluiting passend beoordelen.
Toebehoren en onderhoud voor dit artikel
- Toebehoren: Mavel muurhaspel Roll Master Plus Air, PU-slang 8 mm, 9 m, 10 bar — 26187
- Toebehoren: Contimac doseerbaar blaaspistool met geluiddemper, composiet — 28611
- Toebehoren: Contimac verfspuitpistool Profi met bovenbeker 600 ml — 28628
- Toebehoren: Contimac olie voor zuigercompressoren, 1 liter — 25231
- Onderhoud: Contimac luchtfilterpatroon rond voor pomp K8, K17 en K18 — 25775
- Onderhoud: Contimac luchtfilter rond voor pomp K17 en K18 — 25790
Fabrikantgegevens: Contimac · artikel 26822. Geluidswaarden zijn alleen vergelijkbaar bij dezelfde meetmethode; LwA is geluidsvermogen.
Reserveonderdelen voor dit model
- Contimac compressorpomp K18 (1-traps, 500 l/min) (25491)
- Contimac terugslagklep 3/4" binnendraad × 1/2" buitendraad (26940)
- Contimac V-snaar A 48 (27300)
- Contimac motorpoelie staal 90 × 24 mm voor CM 505 en Verticale 505 (27321)
- Contimac olievuldop voor pomp K17, K18, K25 en K28 (25792)
Controleer het onderdeelnummer op de tekening of op uw oude onderdeel.
Onderdelentekeningen voor artikel 26822
Controleer model, bouwjaar en serienummer op de typeplaat. Vermeld bij een aanvraag het onderdeelnummer uit de tekening.
Welke compressor past bij uw werk?
Vergelijk de effectieve luchtopbrengst bij de werkdruk met het luchtverbruik van uw tacker, bandenvuller, verfspuit of schuurmachine. Tel het verbruik op als meerdere gereedschappen tegelijk werken. Een grotere ketel geeft meer buffer, maar verhoogt de voortdurende luchtopbrengst niet. Stem ook slangdiameter, koppelingen, drukregeling en eventuele luchtbehandeling op uw toepassing af.
Houd bij langdurig gebruik rekening met de inschakelduur en rustpauzes die in de handleiding staan. Voor een constante luchtvraag helpen wij u de installatie en een eventuele schroefcompressor te vergelijken.
Onderdelen voor de CM 505
Luchtfilters, kleppen, schakelaars en andere onderdelen die op de CM 505 passen, staan bij elkaar: 15 onderdelen voor de CM 505 bekijken. Onderhoud of reparatie laten doen kan ook in onze eigen werkplaats.
Advies en service
Cooltools helpt bij het kiezen van uw compressor, toebehoren en onderhoud. Geef uw gereedschap, gewenste werkdruk, beschikbare stroomaansluiting en gebruiksduur door voor gericht advies. Onderhoud en reparatie zijn mogelijk via onze eigen werkplaats.
| Ketelinhoud | 100 L of 150 L |
| Motorvermogen | 3 pk of 4 pk |
| Spanning | 230 V (1-fase) of 400 V (3-fase) |
| Cilinderconfiguratie | 2 of 2 in lijn |
| Gewicht compressor | 81 kg of 90 kg |
| Afmetingen (L × B × H) | 1240 × 500 × 910 mm of 1490 × 505 × 940 mm |
| Geluidsvermogen (LwA) | 95 dB(A) LwA of 90 dB(A) LwA |
| Afzekering (traag) | 16 A of 12 A |
| Gebruik | Intensief & professioneel |
| Smering | Oliegesmeerd |
| Stille uitvoering | Nee |
| Max. werkdruk | 10 bar |
| Aandrijving | Riemaangedreven |
| Merk | Contimac |
| Aanzuigcapaciteit | 500 l/min |
| Geluidsniveau (dB(A)) | 76 dB(A) |
| Toerental compressor | 1000 t/min |
| Tweetraps compressie | Nee |
| Nakoeler | Ja |
| Compressortype | Zuigercompressor |
| Geluidsdrukniveau (LpA) | 76 dB(A) LpA |
Compressor/ketel – artikel 26820 – CM 505/10/150 D
Voor deze uitvoering is geen interactieve onderdelentekening gekoppeld. Bekijk de beschikbare documenten of vraag ons om de juiste tekening.
| 1 | Motor7205811 · Op aanvraag | ||
| 2 | Cilinderkop7370005 · Op aanvraag | ||
| 3 | Nippel7301173 · Op aanvraag | ||
| 4 | Slang7301338 · Op aanvraag | ||
| 5 | Klep7301301 · Op aanvraag | ||
| 6 | Nippel7301741 · Op aanvraag | ||
| 7 | Koppelstuk7301319 · Op aanvraag | ||
| 9 | Kabel7301032 · Op aanvraag | ||
| 10 | Manometer7301614 · Op aanvraag | ||
| 11 | Drukschakelaar7301829 · Op aanvraag | ||
| 12 | Klep7301922 · Op aanvraag | ||
| 13 | Poelie1611403 · Op aanvraag | ||
| 14 | V-snaar1660437 · Op aanvraag | ||
| 15 | PoelieCH.IC0120 · Op aanvraag | ||
| 16 | Snaarbeschermkap7301119 · Op aanvraag | ||
| 17 | Kap7301326 · Op aanvraag | ||
| 18 | Snaarbeschermkap7301120 · Op aanvraag | ||
| 19 | Bout7301171 · Op aanvraag | ||
| 20 | Ketel7308372 · Op aanvraag | ||
| 21 | Moer0650141 · Op aanvraag | ||
| 22 | Kraan7302003 · Op aanvraag | ||
| 23 | Bout0011221 · Op aanvraag | ||
| 24 | Wiel7301150 · Op aanvraag | ||
| 25 | Moer0640091 · Op aanvraag | ||
| 26 | Sluitring0830131 · Op aanvraag | ||
| 27 | Bout0030911 · Op aanvraag | ||
| 28 | Bout0031151 · Op aanvraag | ||
| 29 | Plaat pompgroep7308014 · Op aanvraag | ||
| 30 | Moer0640091 · Op aanvraag | ||
| 31 | Sluitring0830601 · Op aanvraag | ||
| 32 | Bout0030911 · Op aanvraag | ||
| 33 | Wiel7301235 · Op aanvraag | ||
| 34 | Kraan7301802 · Op aanvraag |
| 1 | Cavo7105100 · Op aanvraag | ||
| 2 | Manometro7301614 · Op aanvraag | ||
| 3 | Pressostato7301580 · Op aanvraag | ||
| 4 | Valvola7301922 · Op aanvraag | ||
| 5 | Testata141600345 · Op aanvraag | ||
| 6 | Nipples7301173 · Op aanvraag | ||
| 7 | Tubo collegamento7301338 · Op aanvraag | ||
| 8 | Cinghia1660437 · Op aanvraag | ||
| 9 | Motore122481090 · Op aanvraag | ||
| 10 | Puleggia1611403 · Op aanvraag | ||
| 11 | Vite0030911 · Op aanvraag | ||
| 12 | Dado0640091 · Op aanvraag | ||
| 13 | Copricinghia posteriore7301120 · Op aanvraag | ||
| 14 | Copricinghia anteriore7301119 · Op aanvraag | ||
| 15 | Tassello7301326 · Op aanvraag | ||
| 16 | Vite0030891 · Op aanvraag | ||
| 17 | Vite0030481 · Op aanvraag | ||
| 18 | Rondella0830101 · Op aanvraag | ||
| 19 | Supporto copricinghia7301167 · Op aanvraag | ||
| 20 | Piastrina fissaggio7301168 · Op aanvraag | ||
| 21 | Dado0640051 · Op aanvraag | ||
| 22 | Riduttore7301446 · Op aanvraag | ||
| 23 | Vite0031151 · Op aanvraag | ||
| 24 | Rubinetto linea7301802 · Op aanvraag | ||
| 25 | Serbatoio7308311 · Op aanvraag | ||
| 26 | Ruota7301235 · Op aanvraag | ||
| 27 | Basamento7308014 · Op aanvraag | ||
| 28 | Dado0650141 · Op aanvraag | ||
| 29 | Ruota fissa7301150 · Op aanvraag | ||
| 30 | Vite0011221 · Op aanvraag | ||
| 31 | Rubinetto spurgo7302003 · Op aanvraag | ||
| 32 | Nipples3133370 · Op aanvraag | ||
| 33 | Valvola di non ritorno7301301 · Op aanvraag | ||
| 34 | Nipples7301741 · Op aanvraag | ||
| 35 | Valvola scarico automatico 1/8” Automatic7301634 · Op aanvraag |
| 1 | CARTERNA.33101160 · Op aanvraag | ||
| 2 | CILINDRONA.31601300SGL · Op aanvraag | ||
| 3 | TESTANA.SE61400 · Op aanvraag | ||
| 4 | ALBERONA.SD61200 · Op aanvraag | ||
| 23 | FILTRO ARIA COMPLETONA.SC81000 · Op aanvraag | ||
| 24 | ANELLO ORNA.30502510 · Op aanvraag | ||
| 26 | COPERCHIO ANTERIORENA.30400830 · Op aanvraag | ||
| 27 | SUPPORTO POSTERIORE CARTERNA.30400890 · Op aanvraag | ||
| 29 | VOLANONA.31004680 · Op aanvraag | ||
| 30 | CUSCINETTO 6205 C3NA.30300030 · aantal 2 · Op aanvraag | ||
| 32 | SPIA LIVELLO OLIONA.36531150 · Op aanvraag | ||
| 34 | ANELLO DI TENUTANA.30300040 · Op aanvraag | ||
| 35 | VITE VOLANONA.37400720 · Op aanvraag | ||
| 36 | RONDELLA VOLANONA.37500730 · Op aanvraag | ||
| 417 | TAPPO SCARICO OLIONA.36531140 · Op aanvraag | ||
| 418 | Contimac olievuldopNA.36507050 · Bestelbaar | 15,73 € | |
| 900 | KIT PIASTRA VALVOLE K18NA.9434A11 · Op aanvraag | ||
| 901 | KIT PISTONE-BIELLA K18NA.9434B15 · Op aanvraag | ||
| 908 | KIT COLLETTORE K17-18-25NA.9434E08 · Op aanvraag | ||
| 909 | KIT GUARNIZIONI K18NA.9434F12 · Op aanvraag | ||
| 912 | KIT SEGMENTI K18NA.9434C14 · Op aanvraag | ||
| 922 | KIT MANUT.PV K18NA.9434H04 · Op aanvraag | ||
| 23A | Contimac luchtfilterpatroon rondNA.35600430 · Bestelbaar | 22,99 € |
Vergelijkbare producten
Deze pagina bevat 2 uitvoeringen. Kies de gewenste ketelinhoud, werkdruk en stroomaansluiting; de specificaties volgen uw keuze.
Vergelijk deze compressor
Zet maximaal drie gekozen uitvoeringen naast elkaar.
Kies eerst de gewenste uitvoering hierboven.
Reserve onderdelen
Klik op een nummer in de tekening om het onderdeel te vinden.
