Productinformatie

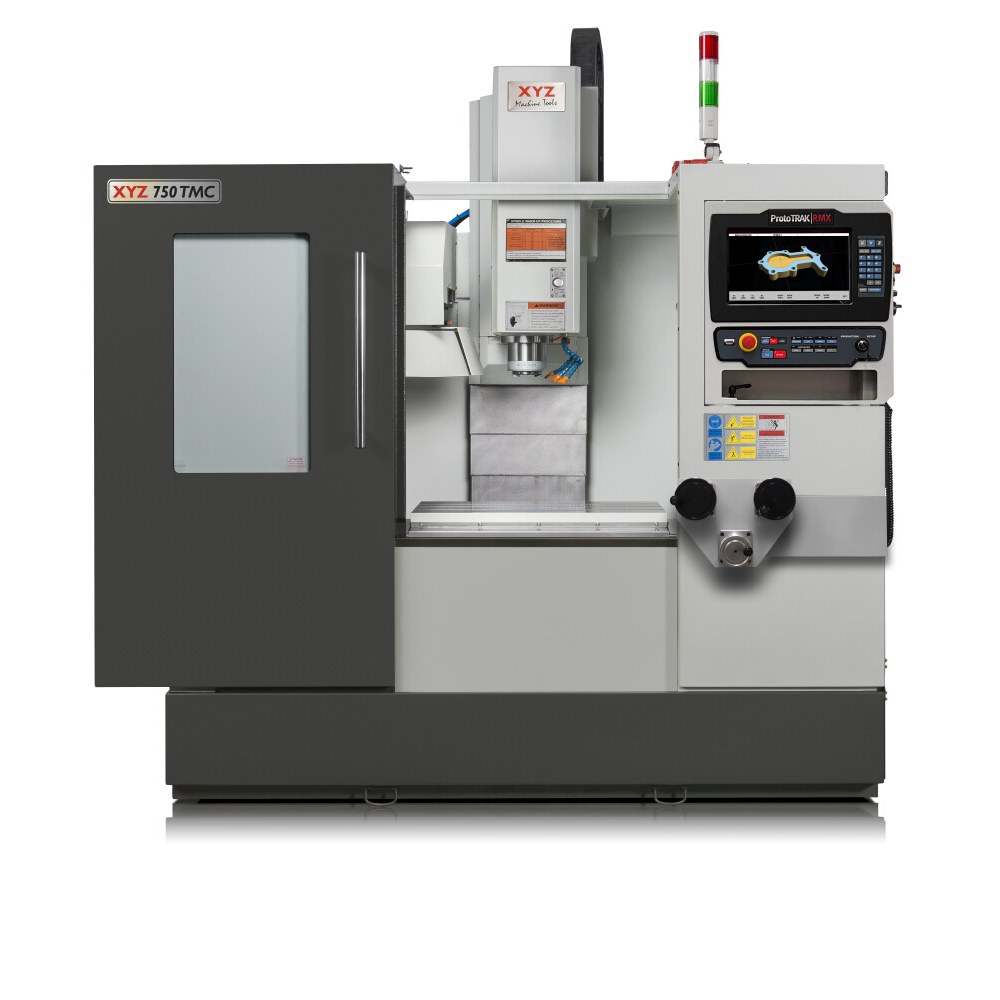

De XYZ TMC 750 is een xYZ 750 TMC ProtoTRAK.
Motorvermogen: 11 kW · Voeding: 400 V.
Koersen XYZ: 750 x 440 x 500mm, 8000 omw/min spindel, Netto machinegewicht 3500Kg
ProtoTRAK TMC, de allereerste 3-in-1 freesmachine. Uniek net als jouw werk.
De XYZ 750 TMC is een middelgroot bewerkingscentrum met de veelzijdigheid voor het maken van enkelstuks/kleine series tot volledige productieruns. Een echt flexibele oplossing voor de hedendaagse productiebehoeften.
✓ Nederlandstalige bediening
✓ tot twintig keer sneller dan een manuele machine
✓ van eenvoudige tot complexe werkstukken
✓ unieke veiligheidsfuncties
✓ uitstekende kwaliteit
✓ bewaar elk programma inclusief foto's en notities
✓ snel leverbaar
✓ veilige en schone werkplek
- ProtoTRAK Touchscreen RMX bediening
- 20-voudige carrousel gereedschapswisselaar
- Voorbereid voor koeling door het spindel
- Elektronisch handwiel op afstand
- Geoptimaliseerde digitale servoaandrijvingen
- Koelpompinstallatie
- Machineverlichting
- Gemakkelijk schoon te maken spanenbak
- Stalen afschermingen van alle assen
- Gepoedercoate afschermingen
- Trekbouten
- USB poorten
- Netwerk aansluiting
- Teach-in
Opties:
Verplaatsbare elektronische handwielen voor instellen, handbediing en TRAKing
Spindel 12.000 omw/min
Koeling door spindel
4e as draaitafel
Gereedschapswagen en insteller voor gereedschap
Maar ook:
- Automatische spanenafvoer en opvangbak
- Zichtpanelen aan de zijkant
- Offline software
- DXF converter
- Parasolid Converter
- LNS Luchtfilter afzuiging
- Oil skimmer
- Extra LED verlichting
Software Pack geavanceerde functie:
- Geavanceerd adaptief toolpad
- Programmeerbaar toolpad
- Ingave # gereedschap afwerken
- Commentaren invullen bij elke bewerking
- Gereedschapsbibliotheek aanleggen
- Chip wissen functie
- Meerdere nulpunten functie
- Bewerkingen kopiëren, spiegelen, roteren tappen na boren.
- Graveren
- Schroefdraad frezen
- Simuleren, solid weergave
- Rest machining berekend automatisch toolpad voor resterend materiaal weg te frezen
- G-code bewerker
- Klembord
Handwielen en TRAKing functie
- De drie elektronische handwielen zijn ideaal voor zowel handmatig positioneren als machinaal bewerken, perfect voor manueel frees- of boorwerk.
- Voordat je op de GO knop drukt, druk je op TRAKing en pak je de handwielen. Over controle gesproken! Terwijl je draait, voert de ProtoTRAK het programma X, Y en Z uit. Je kunt vooruit of achteruit door de freesbaan gaan. Je kunt de spindel stoppen en uitschakelen om een klem te verplaatsen of spanen weg te borstelen... jij hebt de controle, niet de CNC. Dat is TRAKING.
Artikelnummer: XB19302 · EAN: 8718242581400
Technische gegevens
| Gewicht | 3500 kg |
|---|---|
| Voltage | 400 V |
| X koers | 750 mm |
| Y koers | 440 mm |
| Z koers | 500 mm |
| Motorvermogen | 11 kW |
| Spindel opname | BT 40 |
| Voedingsbereik | 1-20000 mm/min |
| Tafelafmetingen | 830 × 410 mm |
| Ijlgang XYZ axis | 20000 mm/min |
| T gleuf afmeting | 16 mm |
| Spindel snelheden | 5-8000 omw/min |
| Spindel tot tafel | 100 – 600 mm |
| Capaciteit koelbak | 125 l |
| Afmetingen Br x D x H | 2100 × 2150 × 2450 mm |
| Kolom tot center tafel | 305 – 745 mm |
| Max gewicht op de tafel | 500 kg |
| Center spindel tot kolom | 500 mm |
| T gleuf, aantal en steekafstand | 3 @ 100 mm |
| 20-voudige Gereedschapswisselaar | Ja |
| AC servo motor X en Y 5Nm Z 10Nm | Ja |
| Wisseltijd tussen 2 gereedschappen | 8 sec |
| Maximaal gereedschapsgewicht in de wisselaar | 7 kg |
| Maximale gereedschapsdiameter in de wisselaar | 8 sec |
| Afmetingen kogelomloopspindels: (grade C3) 32 mm P8 | Ja |
| Huvema technische gegevens | |
|---|---|
| Tafelafmetingen | 830 × 410 mm |
| Voedingsbereik | 1-20000 mm/min |
| X koers | 750 mm |
| Y koers | 440 mm |
| Z koers | 500 mm |
| Spindel opname | BT 40 |
| Ijlgang XYZ axis | 20000 mm/min |
| T gleuf afmeting | 16 mm |
| Spindel snelheden | 5-8000 omw/min |
| Spindel tot tafel | 100 – 600 mm |
| Afmetingen Br x D x H | 2100 × 2150 × 2450 mm |
| Max gewicht op de tafel | 500 kg |
| T gleuf, aantal en steekafstand | 3 @ 100 mm |
| Maximale gereedschapsdiameter in de wisselaar | 8 sec |
| Capaciteit koelbak | 125 l |
| Kolom tot center tafel | 305 – 745 mm |
| Center spindel tot kolom | 500 mm |
| 20-voudige Gereedschapswisselaar | Ja |
| AC servo motor X en Y 5Nm Z 10Nm | Ja |
| Wisseltijd tussen 2 gereedschappen | 8 sec |
| Maximaal gereedschapsgewicht in de wisselaar | 7 kg |
| Afmetingen kogelomloopspindels: (grade C3) 32 mm P8 | Ja |
| Overige | |
| Motorvermogen | 11 kW |
| Merk | XYZ |
| Voltage | 400 V |
| Gewicht | 3500 kg |
XYZ 750 TMC ProtoTRAK | TMC 750.
Specificaties
Artikelnummer
XB19302
EAN
8718242581400
TMC 750 · Art. XB19302
| Voltage | 400 V |
|---|---|
| Motorvermogen | 11 kW |
| Gewicht | 3500 kg |
| 20-voudige Gereedschapswisselaar | Ja |
| AC servo motor X en Y 5Nm Z 10Nm | Ja |
| Afmetingen Br x D x H | 2100 × 2150 × 2450 mm |
| Afmetingen kogelomloopspindels: (grade C3) 32 mm P8 | Ja |
| Capaciteit koelbak | 125 l |
| Center spindel tot kolom | 500 mm |
| Ijlgang XYZ axis | 20000 mm/min |
| Kolom tot center tafel | 305 – 745 mm |
| Max gewicht op de tafel | 500 kg |
| Maximaal gereedschapsgewicht in de wisselaar | 7 kg |
| Maximale gereedschapsdiameter in de wisselaar | 8 sec |
| Spindel opname | BT 40 |
| Spindel snelheden | 5-8000 omw/min |
| Spindel tot tafel | 100 – 600 mm |
| T gleuf afmeting | 16 mm |
| T gleuf, aantal en steekafstand | 3 @ 100 mm |
| Tafelafmetingen | 830 × 410 mm |
| Voedingsbereik | 1-20000 mm/min |
| Wisseltijd tussen 2 gereedschappen | 8 sec |
| X koers | 750 mm |
| Y koers | 440 mm |
| Z koers | 500 mm |
