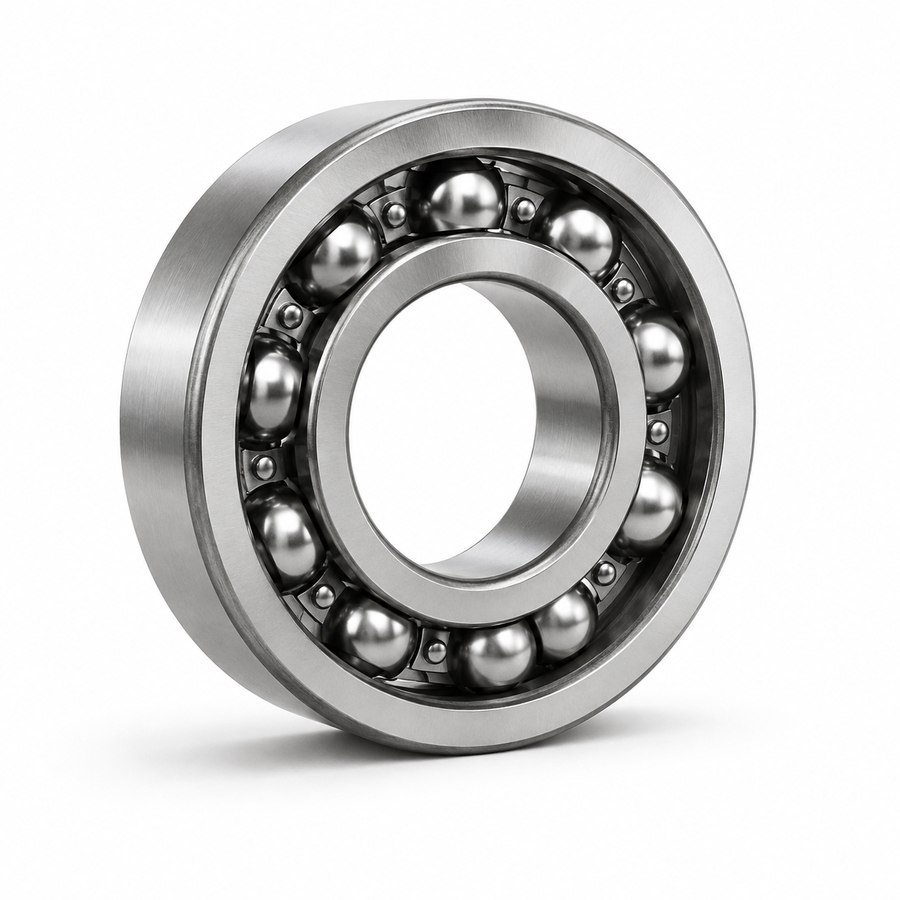

Voorbeeldafbeelding. De gekozen uitvoering kan afwijken.

NACHI Art.nr. 15680300

Nachi groefkogellager 6803

Enkelrijig groefkogellager uit de 6800-reeks, 17 x 26 x 5 mm (d x D x B), voor radiale en beperkte axiale belasting in beide richtingen. Uitvoeringen: open of afgeschermd (ZZ).

Technische gegevens

Binnendiameter d17 mm
Buitendiameter D26 mm
Breedte B5 mm
Reeks6800
Gewicht8 g
Materiaal ringenStandaard wentellagerstaal
Materiaal kogelsStandaard-wentellagerstaal
KooiPlaatstalen kooi
BoringCilindrische boring
BuitenringZonder flens/groef
TolerantieklasseTolerantie P0/PN, ABEC 1
Elektrische isolatieGeen stroomisolering
ProductielandJapan

Niet alle eigenschappen zijn afzonderlijk vastgelegd. Controleer de volledige uitvoering.

d 17 mm D 26 mm B 5 mm 6800-reeks
d 17 mm D 26 mm B 5 mm

Groefkogellager 6803 heeft de maten 17 × 26 × 5 mm (binnendiameter d × buitendiameter D × breedte B). Leverbaar in de uitvoeringen open en metalen plaatjes, met standaard speling. Merken: Nachi. De inbouwmaten zijn bij elk merk gelijk. Metalen plaatjes (metalen afdekplaten aan beide zijden) heet ZZ bij Nachi; ook bekend als 2Z, 2ZR en ZZE.

1. Afdichting

Open: voor lagers die in olie draaien of die u zelf smeert.

2. Speling

Standaard: kies dit als er geen C-code op uw oude lager staat.

3. Merk

Zelfde inbouwmaten bij elk merk. Uw keuze blijft staan als u wisselt.
Uw keuze: Nachi 6803 · open · standaard speling
Alle 2 uitvoeringen van 6803 (17 × 26 × 5 mm)
MerkAanduidingAfdichtingSpelingPrijs incl. btw
Nachi Nachi 6803 open, zonder afdichting standaard speling € 14,34
Nachi Nachi 6803 ZZ metalen afdekplaten aan beide zijden standaard speling € 15,49
€ 14,34 € 14,34 (Inclusief btw)

Staffelkorting

Geldt per uitvoering. U ziet de korting direct in de winkelwagen.

  • Lagertype
  • Binnendiameter d (mm)
  • Buitendiameter D (mm)
  • Breedte B (mm)
  • Lagerafdichting
  • Interne speling
  • Lagerreeks
  • Borgring / groef
  • Merk
  • Lageruitvoering
Artikelnummer
15680300
Levertijd ca. 3–7 werkdagen (op bestelling) Levertijd Dit artikel bestellen wij voor u na bij de fabrikant. Wij zijn afhankelijk van hun levertijd en informeren u zodra deze bekend is.
Gratis verzending vanaf € 65 (daaronder € 6,95)
Algemene voorwaarden
14 dagen retourrecht
✓ Eigen werkplaats & service ✓ Showroom Heythuysen ✓ Veilig betalen

Nachi 6803 groefkogellager 17 x 26 x 5 mm

Dit enkelrijige groefkogellager uit de 6800-reeks heeft een boring van 17 mm, een buitendiameter van 26 mm en een breedte van 5 mm. Het lager wordt ook aangeduid als 61803. Naast radiale belasting neemt het ook een beperkte axiale belasting in beide richtingen op. U vindt het in machinebouw, aandrijvingen, elektromotoren en andere roterende toepassingen.

Kies de gewenste uitvoering in de keuzelijst. Beschikbare uitvoeringen: Open, ZZ. Open betekent zonder afscherming. ZZ heeft aan beide zijden een metalen stofkap.

Let op: het grenstoerental is 26.000 min⁻¹ (open of afgeschermd).

Eigenschappen

  • Maten d x D x B: 17 x 26 x 5 mm
  • Draaggetal dynamisch Cr 3.300 N, statisch C0r 1.570 N
  • Grenstoerental 26.000 min⁻¹ open of afgeschermd, 15.000 min⁻¹ met contactafdichting
  • Massa 0,008 kg
  • Ook aangeduid als 61803

Vergelijkbare modellen

De gekoppelde modellen behoren tot dezelfde productfamilie en bieden dezelfde uitvoeringskeuzes. Afmetingen, asdiameter en draagvermogen kunnen verschillen. Controleer de volledige lageraanduiding en de montageafmetingen voordat u een ander model kiest.

Over Cooltools

Cooltools levert het lagerprogramma van Nachi, met het montagemateriaal dat erbij hoort. In onze kennisbank leest u hoe u een lager kiest, de aanduiding leest en monteert. Twijfelt u over het type, de speling of de afdichting? Geef ons de aanduiding van het oude lager door, of de boring, de buitendiameter en de breedte.

Lagerafdichting Metalen afdekschijf (Z / 2Z / ZZ) of Open (zonder afdichting)
Lagertype Groefkogellager
Binnendiameter d (mm) 17
Buitendiameter D (mm) 26
Breedte B (mm) 5
Interne speling Normaal (CN)
Lagerreeks 6800
Borgring / groef Zonder groef
Merk Nachi
NACHI Deep Groove Ball Bearings - B3402E-2
Download
Vergelijkbare producten
Nachi 6803 groefkogellager 17 x 26 x 5 mm
Nachi 6803 groefkogellager 17 x 26 x 5 mm
€ 14,34

Enkelrijig groefkogellager uit de 6800-reeks, 17 x 26 x 5 mm (d x D x B), voor radiale en beperkte axiale belasting in beide richtingen. Uitvoeringen: open of afgeschermd (ZZ).

Technische gegevens

Binnendiameter d17 mm
Buitendiameter D26 mm
Breedte B5 mm
Reeks6800
Gewicht8 g
Materiaal ringenStandaard wentellagerstaal
Materiaal kogelsStandaard-wentellagerstaal
KooiPlaatstalen kooi
BoringCilindrische boring
BuitenringZonder flens/groef
TolerantieklasseTolerantie P0/PN, ABEC 1
Elektrische isolatieGeen stroomisolering
ProductielandJapan
Specificaties
Artikelnummer 15680300
UitvoeringOpen
AfdichtingNiet afzonderlijk vastgelegd
LagerspelingNiet afzonderlijk vastgelegd
Binnendiameter d17 mm
Buitendiameter D26 mm
Breedte B5 mm
Reeks6800
Gewicht8 g
Maattekening
D 26 d 17 B 5 Maten in mm: binnendiameter (as) d, buitendiameter (huis) D, breedte B.
