Productinformatie

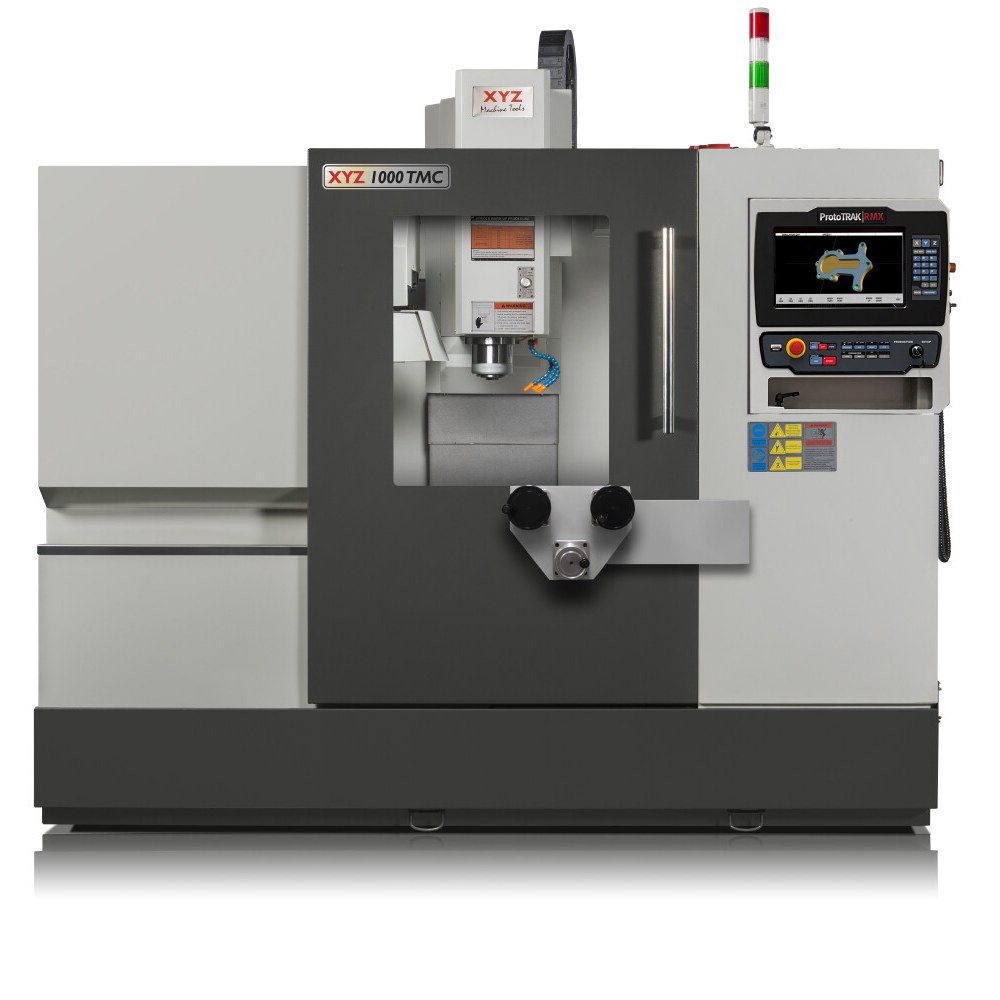

De XYZ TMC 1000 is een xYZ 1000 TMC ProtoTRAK.
Motorvermogen: 11 kW · Voeding: 400 V.
Koersen xyz: 1000 x 500 x 500mm, 8000 omw/min spindel, Netto machinegewicht 4600Kg

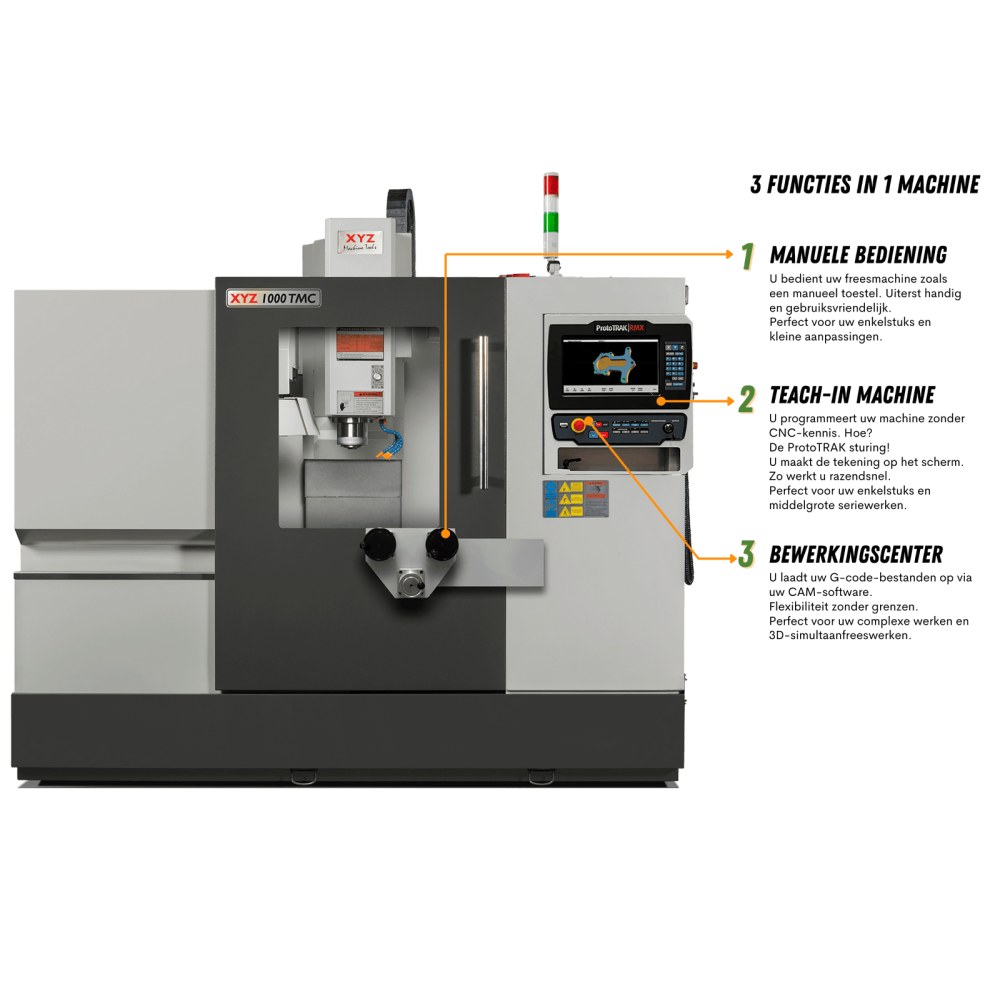

ProtoTRAK TMC, De allereerste 3-in-1 machine. Uniek net als uw werk.
De enige all-in oplossing voor het frezen van enkelstuks, prototypes en seriewerken
XYZ 1000 TMC making a standard machine something more versatile.
✓ Nederlandstalige bediening
✓ tot twintig keer sneller dan een manuele machine
✓ van eenvoudige tot complexe werkstukken
✓ unieke veiligheidsfuncties
✓ uitstekende kwaliteit
✓ bewaar elk programma inclusief foto's en notities
✓ snel leverbaar
✓ veilige en propere werkplaats

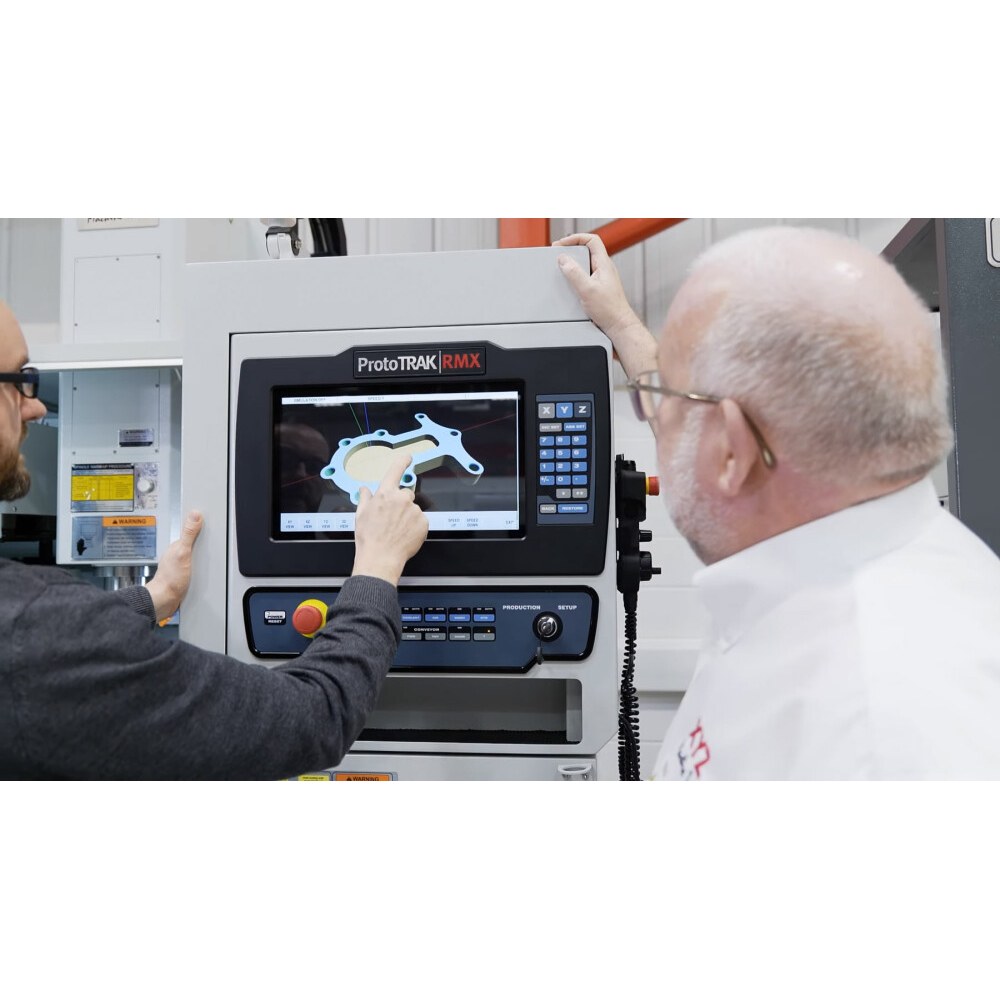

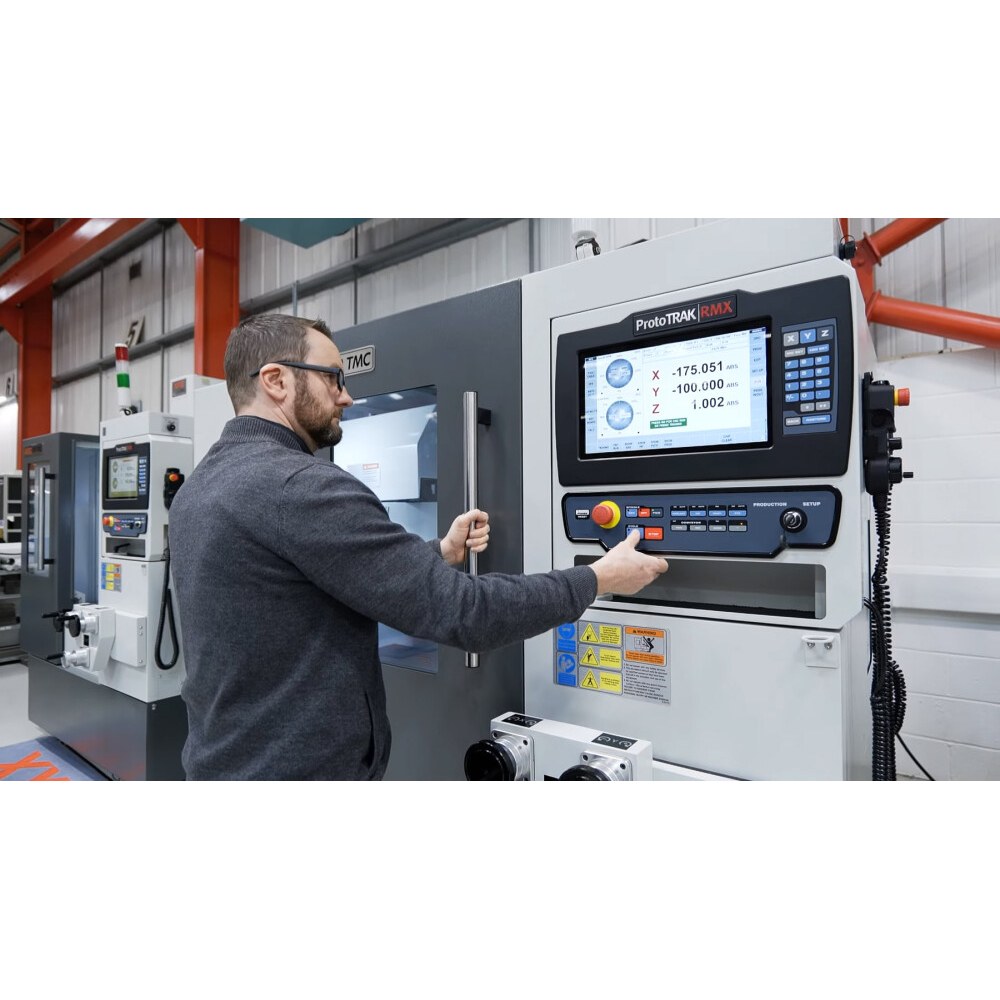

- ProtoTRAK Touchscreen RMX bediening
- 20-voudige gereedschapswisselaar
- Klaargemaakt voor koeling door het spindel
- Jog-handwiel
- Geoptimaliseerde Digital Servos
- Koelpompinstallatie
- Machineverlichting
- 'Easy Clean' spanenbak met pomp
- 12 voudige Gereedschapswisselaar
- Stalen afschermingen van alle assen
- Poeder gecoate afschermingen
- Pull Studs
- USB aansluitingen
- Netwerk aansluiting
- Teach-in
Opties:
XYZ handwielen en volgen functie
12 000 Omw/min spindel
Koeling door het spindel
4de as
Gereedschapskar en insteller
Maar ook:
- Automatische spanenafvoer
- Zijpanelen met vensters
- Offline software
- DXF converter
- Parasolid Converter
- LNS Luchtfilter afzuiging
- Oil skimmer
- Extra LED verlichting
Software Pack geavanceerde functie:
- Geavanceerd adaptief toolpad
- Programmeerbaar toolpad
- Ingave finiseer gereedschap
- Commentaren invullen bij elke bewerking
- Gereedschapsbibliotheek aanleggen
- Chip Clear functie
- Meerdere nulpunten functie
- Bewerkingen kopiëren, spiegelen, roteren tappen na boren.
- Graveren
- Schroefdraad frezen
- Simuleren, solid weergave
- Rest machining berekend automatisch toolpad voor resterend materiaal weg te frezen
- G-code bewerker
- Klembord

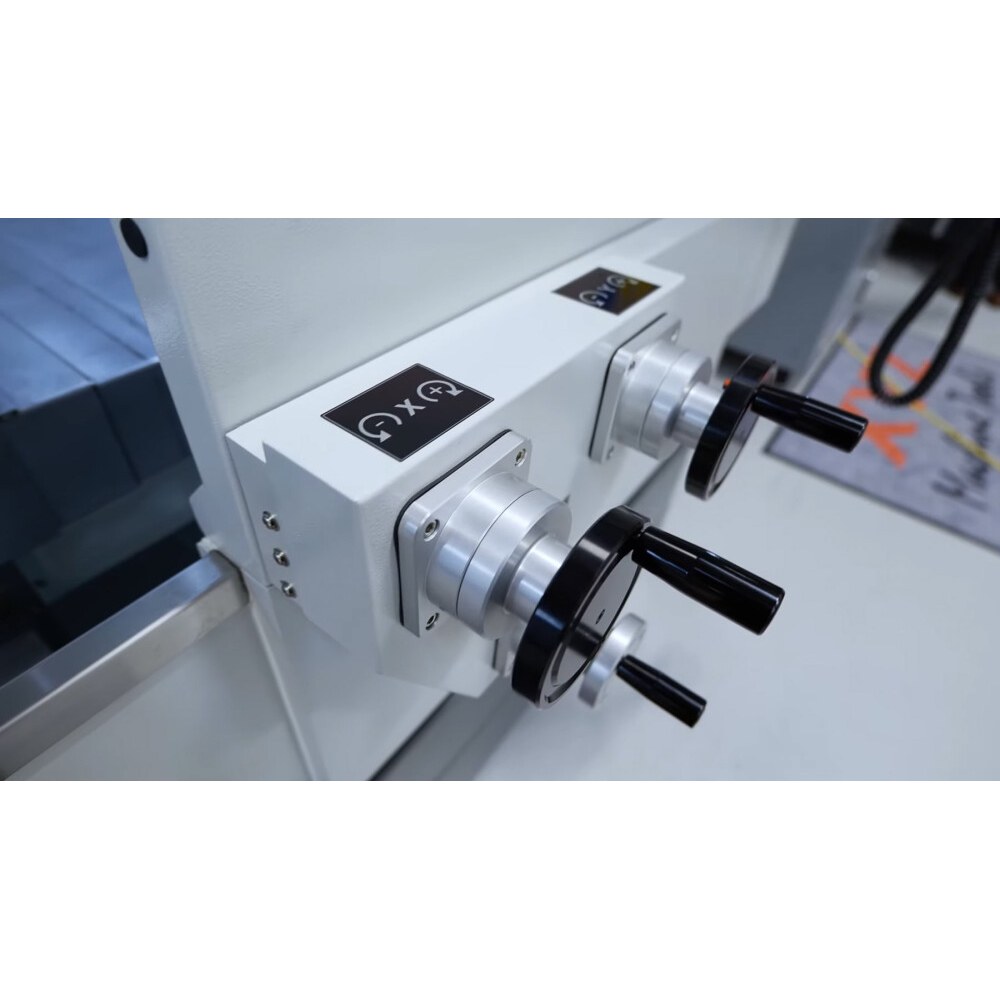

Handwielen en volgen functie
- Met de drie elektronische handwielen heeft u elke as achter de vingers, perfect voor manueel frees of boorwerk.
- De 'VOLGEN'-functie laat u door het programma lopen aan de snelheid waaraan u aan het handwiel draait. Zo voorkomt u elke botsing.
Artikelnummer: XB19324 · EAN: 8718242581417
Technische gegevens
| Gewicht | 4600 kg |
|---|---|
| Voltage | 400 V |
| X koers | 1000 mm |
| Y koers | 500 mm |
| Z koers | 500 mm |
| Motorvermogen | 11 kW |
| Spindel opname | BT 40 |
| Voedingsbereik | 1-20000 mm/min |
| Tafelafmetingen | 1060 × 500 mm |
| Ijlgang XYZ axis | 20000 mm/min |
| T gleuf afmeting | 16 mm |
| Spindel snelheden | 5-8000 omw/min |
| Spindel tot tafel | 100 – 600 mm |
| Capaciteit koelbak | 160 l |
| Afmetingen Br x D x H | 2530 × 2200 × 2500 mm |
| Kolom tot center tafel | 382 – 782 mm |
| Max gewicht op de tafel | 800 kg |
| Center spindel tot kolom | 532 mm |
| 20 voudige Gereedschapswisselaar | Ja |
| T gleuf, aantal en steekafstand | 4 @ 125 mm |
| AC servo motor X en Y 5Nm Z 10Nm | Ja |
| Wisseltijd tussen 2 gereedschappen | 8 sec |
| Maximaal gereedschapsgewicht in de wisselaar | 7 kg |
| Maximale gereedschapsdiameter in de wisselaar | 80 mm |
| Afmetingen kogelomloopspindels: (grade C3) 32 mm P8 | Ja |
Documentatie
| Motorvermogen | 11 kW |
| Merk | XYZ |
| Voltage | 400 V |
| Gewicht | 4600 kg |
Machine afmetingen XYZ 1000 TMC XB19324
Download
XYZ 1000 TMC ProtoTRAK | TMC 1000.
Specificaties
Artikelnummer
XB19324
EAN
8718242581417
Documenten 1
PDF
Machine afmetingen XYZ 1000 TMC XB19324Document
