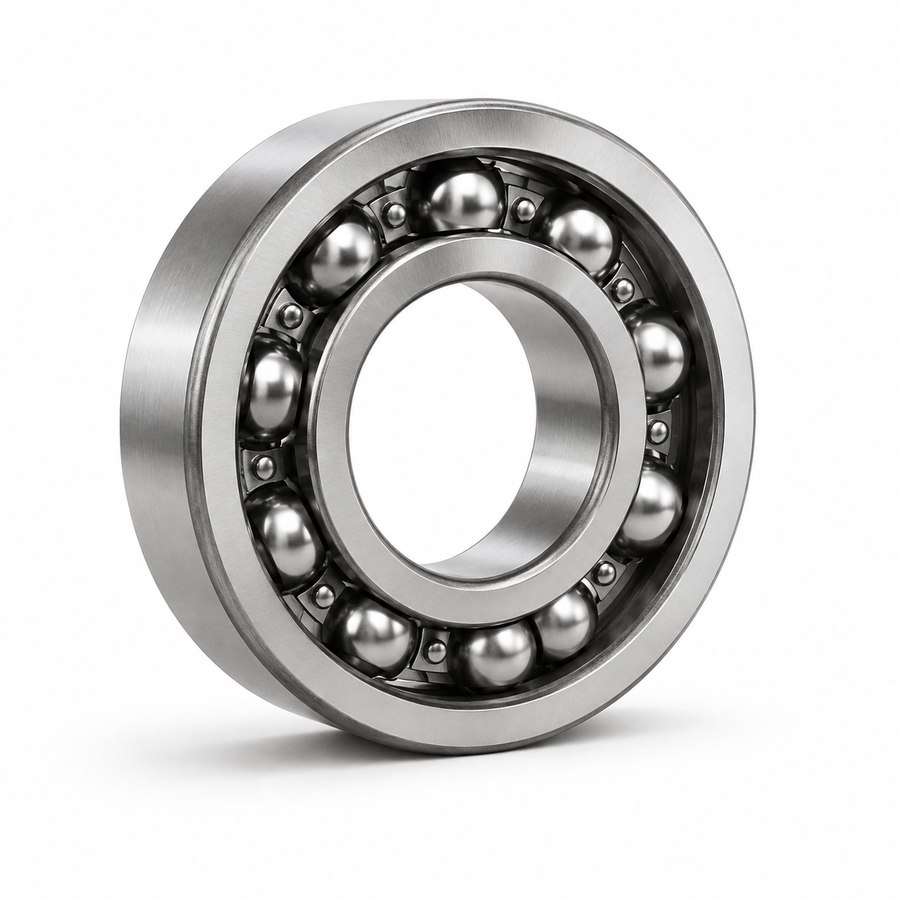

Nachi 6004 groefkogellager - 20x42x12 mm
Het Nachi 6004 is een enkelrijig groefkogellager voor algemene machinebouw, aandrijvingen, elektromotoren en andere roterende toepassingen. Groefkogellagers kunnen radiale belasting en, binnen de toepassingsgrenzen, ook axiale of gecombineerde belasting opnemen. De juiste uitvoering kies je hierboven als productvariant.
Technische gegevens
| Binnendiameter d | 20 mm |
|---|---|
| Buitendiameter D | 42 mm |
| Breedte B | 12 mm |
| Dynamisch draaggetal Cr | 11.800 N |
| Statisch draaggetal C0r | 5.000 N |
| Catalogusmassa basislager | 0.070 kg |
| Begrenzingstoerental vetsmering - open / Z / ZZ / NKE / 2NKE | 18.000 min⁻¹ |
| Begrenzingstoerental vetsmering - NSE / 2NSE | 11.000 min⁻¹ |
Uitvoering kiezen
De beschikbare uitvoeringen voor deze maat zijn: 2NKE, 2NSE, 2NSE C3, 2NSE NR, C3, NSE, Open, Z, ZZ, ZZ C3, ZZ NR. Z/ZZ duidt de afgeschermde uitvoering aan; de actuele NACHI-catalogus gebruikt voor deze serie ook de notatie ZE/ZZE. NSE/2NSE zijn contact-rubberafdichtingen en NKE/2NKE zijn niet-contact-rubberafdichtingen. In de actuele NACHI-catalogus kan bij 60-serie afdichtingen ook een extra suffix 9 voorkomen. C3/C4 geeft een grotere interne lagerspeling aan. N/NR hoort bij een borgringgroef-/borgringconfiguratie. De Ammertech artikelcode blijft daarom de commerciële referentie van de gekozen variant.
Waar let je op bij het kiezen?
Controleer altijd de asmaat, huismaat, breedte, gewenste afdichting, interne speling, toerental en belasting van de toepassing. Bij vervanging is de volledige lageraanduiding belangrijk: een 6004 ZZ is technisch niet hetzelfde als een 6004 2NSE of 6004 C3.
Technische basisgegevens volgens NACHI Deep Groove Ball Bearings catalogus B3402E-2. Het begrenzingstoerental hangt af van de gekozen afdichting en smering.
Technische specificaties
| Binnendiameter d | 20 mm |
|---|---|
| Buitendiameter D | 42 mm |
| Breedte B | 12 mm |
| Dynamisch draaggetal Cr | 11800 N |
| Statisch draaggetal C0r | 5000 N |
| Grenstoerental open/afgeschermd | 18000 rpm |
| Grenstoerental contactafdichting | 11000 rpm |
| Massa | 0.07 kg |
Technische bron: NACHI Deep-groove Ball Bearings B3402E-2
| Lageruitvoering | 2NKE or 2NSE or 2NSE C3 or 2NSE NR or C3 or NSE or Open or Z or ZZ or ZZ C3 or ZZ NR |
| Lagerafdichting | Contact rubber afdichting or Metalen afscherming or Niet-contact rubber afdichting or Open |
| Interne speling | C3 or Normaal / niet gespecificeerd |
| Borgring / groef | Groef + borgring (NR) or Nee |
| Merk | Nachi |
| Lagertype | Groefkogellager |
| Lagerreeks | 6000 |
| Binnendiameter d (mm) | 20 |
| Buitendiameter D (mm) | 42 |
| Breedte B (mm) | 12 |
