Nachi UCF217 lagerblok met vierkante flens voor as 85 mm
Een lagerblok is een compleet lagerhuis met daarin een insertlager dat zichzelf uitlijnt: u schroeft het huis op het frame, de as gaat erdoorheen en het lager stelt zich in op de stand van de as. Kleine haaksheidsfouten in de constructie hoeven daardoor niet te worden weggewerkt. Het huis heeft een vierkante flens met vier gaten. De UC-insert klemt met twee stelschroeven op een gladde as van 85 mm.
Let op: vervangt u een bestaand blok, meet dan de hartafstand van de bevestigingsgaten na; die verschilt per fabrikant.
Eigenschappen
- Huisvorm: vierkante flens (F)
- Voor as 85 mm (UC-insert met twee stelschroeven)
- Zelfinstellend insertlager
Vergelijkbare modellen
De gekoppelde modellen behoren tot dezelfde productfamilie en bieden dezelfde uitvoeringskeuzes. Afmetingen, asdiameter en draagvermogen kunnen verschillen. Controleer de volledige lageraanduiding en de montageafmetingen voordat u een ander model kiest.
Vervangend insertlager

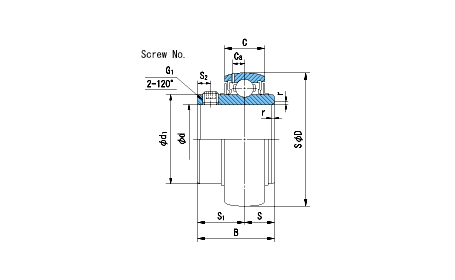

Dit lagerblok wordt compleet met insertlager geleverd. Voor vervanging van het lager in een onbeschadigd huis hoort de Nachi UC217-insert bij dit model; deze staat onder Hoort bij. Controleer bij vervanging ook de volledige lageraanduiding.
Over Cooltools
Cooltools levert het lagerprogramma van Nachi, met het montagemateriaal dat erbij hoort. In onze kennisbank leest u hoe u een lager kiest, de aanduiding leest en monteert. Twijfelt u over het type, de speling of de afdichting? Geef ons de aanduiding van het oude lager door, of de boring, de buitendiameter en de breedte.
| Lagertype | Lagerblok |
| Huisvorm | Flens vierkant (4 gaten) |
| Asdiameter (mm) | 85 |
| Merk | Nachi |
| Hartafstand bevestigingsgaten (mm) | 175 |
| Boutmaat bevestiging | M20 |
Lagerblok met vierkante flens, compleet met zelfinstellend insertlager, voor een as van 85 mm; de UC-insert klemt met twee stelschroeven op de as.
